データシートワイヤ式変位センサ MT2シリーズの特徴
テストエンジニアの為に特別設計された変位センサ

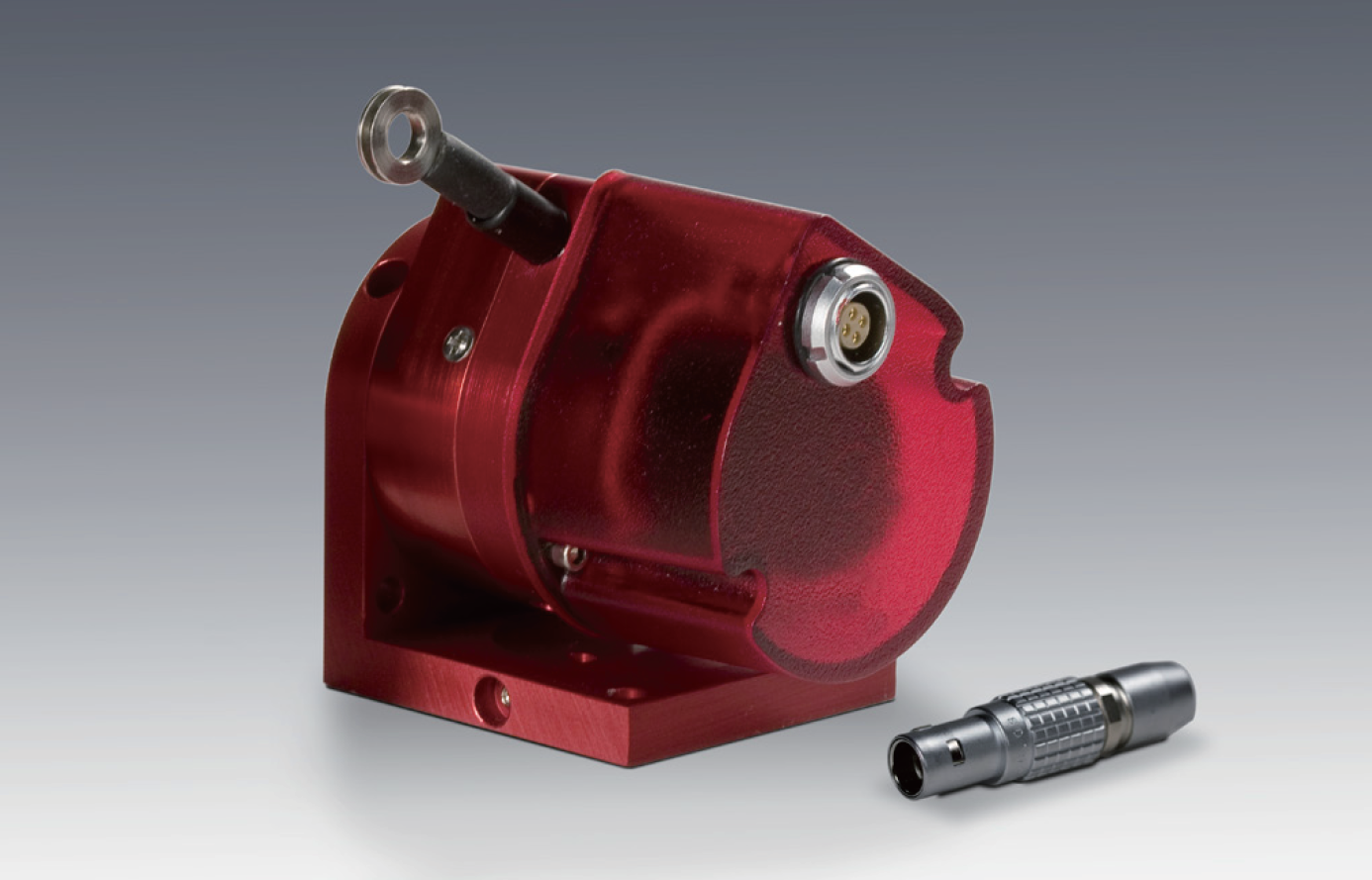

clesco社のコンパクトワイヤ式変位計MT2シリーズは航空宇宙関係と自動車関係の高い加速度と高い精度を要求されるテストアプリケーション用に設計されました。
計測範囲は最大で1270mmまで対応可能で、航空機の飛行試験、自動車の衝突試験や爆発衝撃試験などの高い振動や衝撃を伴うアプリケーションに最適です。
高張力、頑丈な直径0.48mmのナイロン被覆ステンレスワイヤを装備したMT2Aは最大で136G‘sの加速度まで追従できます。
フレキシブルなマウントブラケット
加えて、コンパクトデザインでユニークな360°2軸方向に取付け可能なマウントブラケットにより、狭いスペースや取り付けが難しい環境下での使用にも対応します。
航空機の構造試験のエンジニアは機体のたわみを計測する為にこのセンサを使用しています。決め手となったのは取り付けが非常に簡単であることと、とても正確に計測ができる点です。
高い耐久性能
速やかに且つ簡便にインストールできる機能や周波数応答などの高度なスペックに加えて、動的試験のマーケットの中で最も耐久性抜群なセンサです。
他のモデルも選択可能
このシリーズの追加モデルとしてエンコーダー出力のMT2Eと屋外などの厳しい環境でも使用可能なMT3Aがあります。
MT2AとMT3Aの利点
■ 使用温度範囲は過酷な温度環境に対応できる-55℃～125℃まで
■ アルミニウム製の頑丈なセンサカバーオプション
■ 高張力のオプションが選択可能
■ 取り付けと調整が簡単
■ 精密ポテンショメータ出力
■ 360° 2軸方向に取り付け可能なマウントブラケット
■ 保護環境IP6７に対応の防水モデル（MT3Aのみ）
アプリケーション導入例
■ 衝突試験
■ 落下試験
■ OEM自動車やレーシングカーのサスペンションテスト
■ 航空機の着陸装置のテスト（アクチュエータの制御）
■ 宇宙船の着陸装置のテスト
■ 航空機構造試験
ワイヤ式変位センサ MT2シリーズ仕様概要分圧器の出力信号：ポテンショ メータ |
|
|---|---|
|
0～76.2mmから0～1270mmまで |
±1.1％から±0.15％ |
|
無限小 |
直径0.48mmナイロン被覆ステンレスワイヤ |
|
2.44N、3.80N、8.96Nの3種類 |
ポリカーボネート製とアノダイズドアルミニウム |
|
導電性プラスチック精密ポテンショメータ |
|
|
最大227g |
入力抵抗 10KΩ(± 10%) |
