LVDT
LVDT (Linear Variable Differential Transformers－線形可変作動トランス) は、誘導測定原理に従って動作する変位センサーです。この位置センサーは、測定対象物上のバネ付きまたはバネなしのプッシュロッドによって正確に測定します。LVDTのプッシュロッドには、さまざまなプローブヘッド（ボールチップ、プローブプレート、プローブローラーなど）またはピポットアイを取り付けることができます。また、油圧アプリケーション向けモデルもご用意しています。
LVDT
-

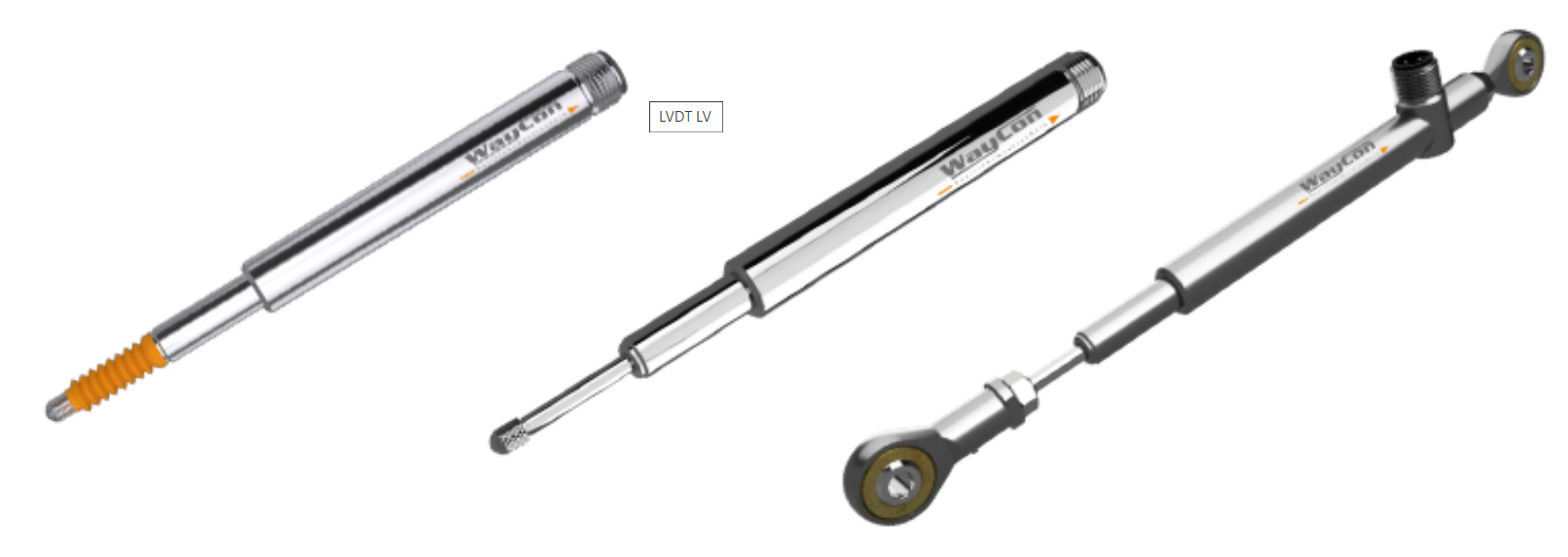

![誘導センサーLVDT LVシリーズ(WayCon)]()
誘導センサーLVDT LVシリーズ(WayCon)
誘導センサーLVDT LVシリーズ(WayCon)

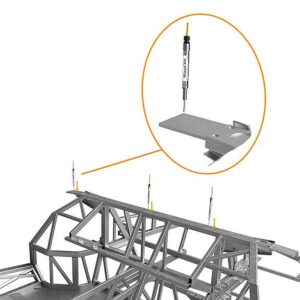

アプリケーション実績例：LVシリーズによる自動車産業でのシャーシの品質管理
200 °C までの非常に高い温度での処理によって引き起こされる変形を監視。
誘導型測定センサーは、他のほとんどのセンサーが使用できない極端な温度環境で正確な測定値を提供します。
LVシリーズは、測定範囲の最大 ±0.1 % という優れた直線性を提供します。また、サイズが小さいため、限られたスペースでも最大25mmの測定範囲を十分に活用できます。
さらに、ニッケルメッキのスチール製ハウジングと高い保護等級IP67により、耐久性も非常に高くなります。
スプリングセンサーとボールチップを備えた従来のモデルに加えて、オプションとしてプローブ、センシングプレート、センシングホイール、または磁気センシングプレートを備えたセンサーも利用できます。
これらのセンサーのバージョンが特定のアプリケーションに適していない場合、LＶシリーズはさらに LVGバージョンを提供します。これは関節式ラグを備えたスプリングのないバージョンです。- バネ付きもしくはガイド付きロッド
- ボールジョイントオプション
- 計測長2, 5, 10 ＆ 25 mm
- 直線性： ±0.1 %
- 分解能：最高 1 μm
- 外部電子機器による出力: 0...10 V, 4...20 mA
- 保護等級 IP67
- 使用温度範囲: -40～+120 °C,オプション： -40...+200 °C
- TEDS コネクタオプション -
![誘導センサーLVDT LVPHシリーズ(WayCon)]()
誘導センサーLVDT LVPHシリーズ(WayCon)
誘導センサーLVDT LVPHシリーズ(WayCon)

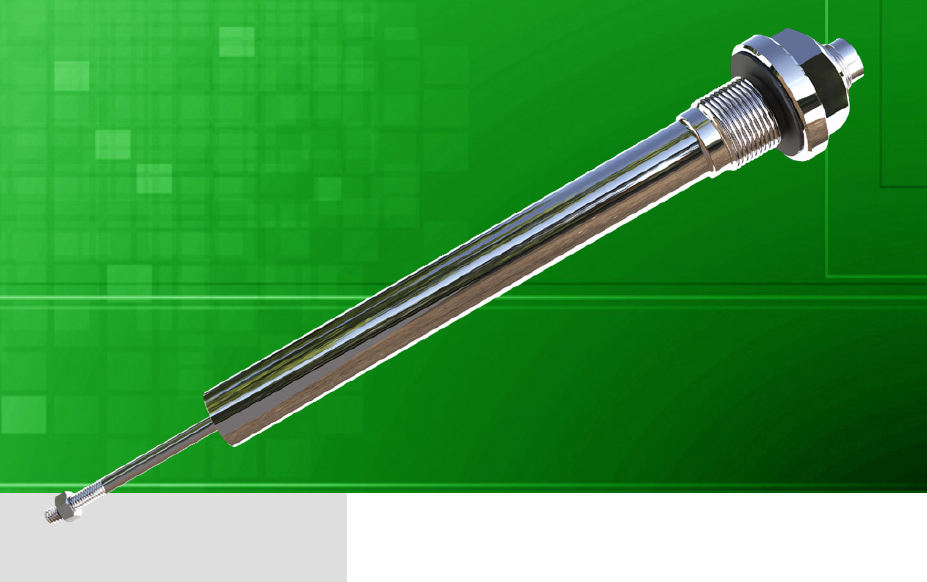

- 油圧用途向けLVPT
- M5ネジ付きフリー可動ロッド
- 計測長 25 ～ 500 mm
- 直線性 ≤0.1 %
- 外部電子機器による出力 : 0...10 V, 4...20 mA
- 動作温度：-20 ~ +120 °C
- 動作圧力最大 350 bar
- 保護等級 IP67 -
![誘導センサーLVDT LVITシリーズ(WayCon)]()
誘導センサーLVDT LVITシリーズ(WayCon)
誘導センサーLVDT LVITシリーズ(WayCon)

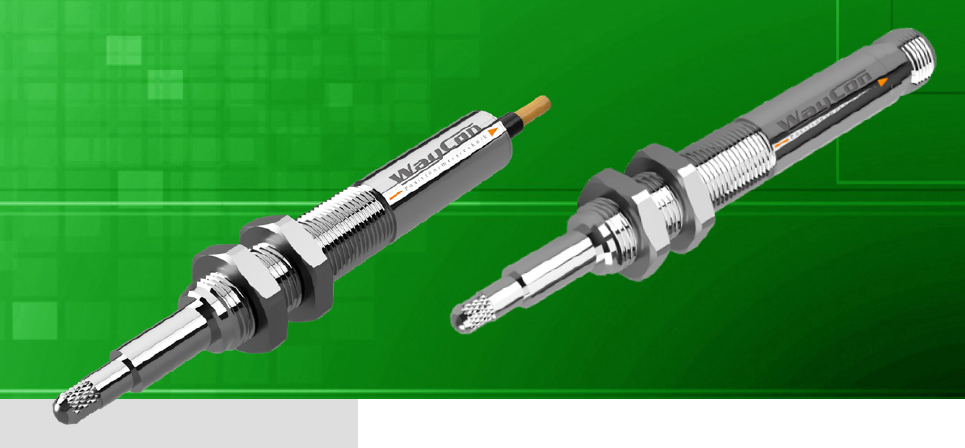

- 電子機器を統合したセンサー
- スプリング式のロッドで、抜け落ち防止機能付き
- M12外ネジ付きハウジング
- 計測長 20 mm
- 直線性： ±0.35 %
- アナログ出力 : 0...10 V
- 保護等級 IP65まで
- 温度範囲： -25 ~ +85 °C -
![誘導センサーLVDT LVISMシリーズ(WayCon)]()
誘導センサーLVDT LVISMシリーズ(WayCon)
誘導センサーLVDT LVISMシリーズ(WayCon)

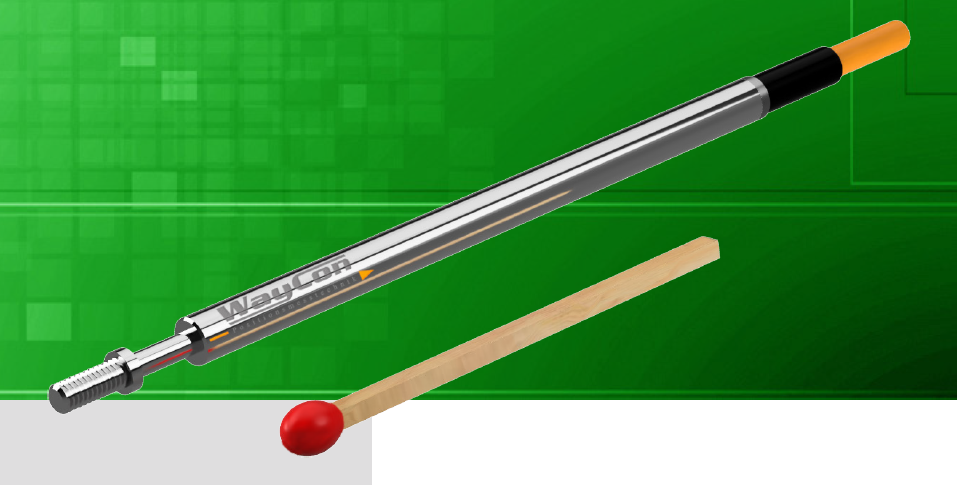

- ハウジング Ø 4 mm の小型センサー
- ガイドなしロッド、ネジ付き M2.5
- 計測長 2, 5 ＆ 10 mm
- 直線性： ±0.5 %, オプション： ±0.35 %
- 外部電子機器による出力 : 0...10 V, 4...20 mA
- 保護等級 IP65
- 動作温度： -25 ~ +85 °C -
![誘導センサーLVDT LVIGシリーズ(WayCon)]()
誘導センサーLVDT LVIGシリーズ(WayCon)
誘導センサーLVDT LVIGシリーズ(WayCon)

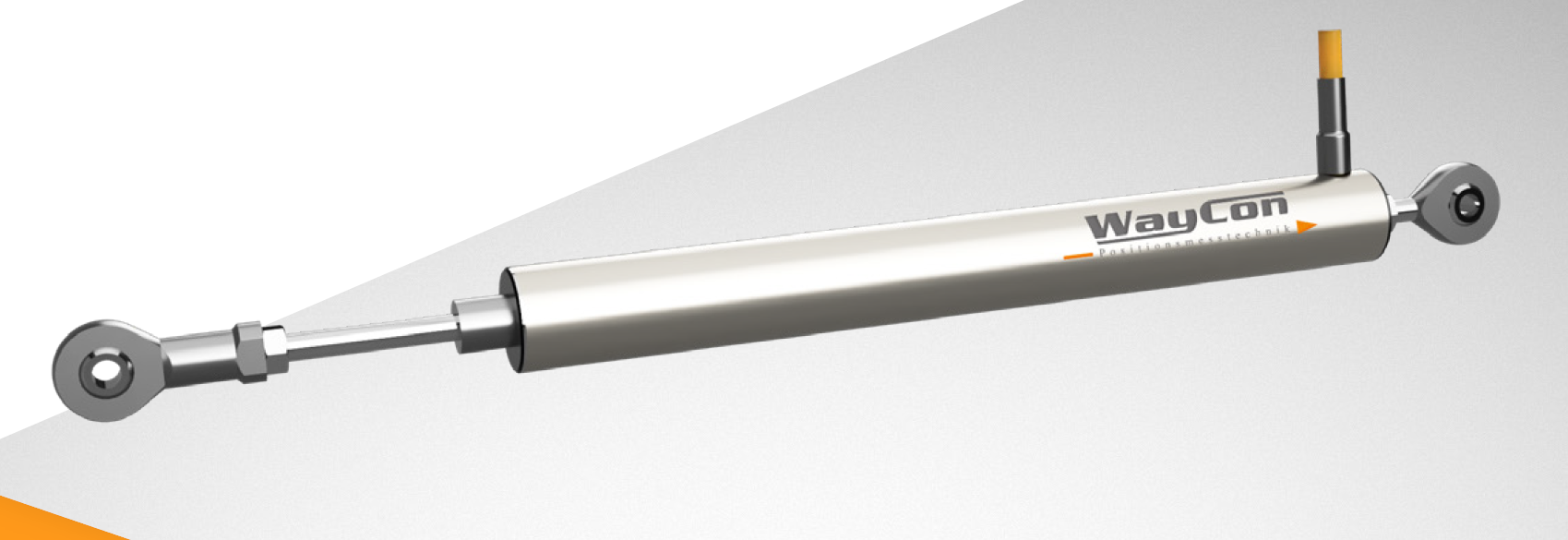

- 内蔵または外付け電子機器を備えたセンサー
- ボールジョイントアイ付きロッド
- 計測長 2 mm ～ 200 mm
- 直線性： ±0.35 %
- アナログ出力 : 0...10 V 又は 4...20 mA
- 保護等級 IP67まで
- 使用温度範囲： -35 ~ +120 °C
データシート
