ワイヤ式変位センサ　SGシリーズ

TE(celesco)社ワイヤ式変位センサSGシリーズは好評頂いているSPシリーズを拡張したモデルで計測範囲が最大で3mまで対応できます。
このSGシリーズはOEMや単体での試験に向けた低価格での位置計測ソリューションを提供します。
計測範囲は2mと3mの2種類とポテンショメータ、4～20mA＆0～10VDC、CAN Open、CAN J1939の4種類の出力信号別のモデルがあります。
全ての変位センサは頑丈なポリカーボネート製のボディなので一般的なアプリケーションの衝撃や化学薬品からセンサを守ります。
また保護環境がIP67に対応しているので工場や屋外での過酷な使用にも最適です。

加えて“フリーリリース構造”を採用しており、アイレット金具の下のラバーゴムとワイヤガイドの構造により、ワイヤを引き出した状態(最大で380mmまで)で偶発的に離してしまってもセンサが壊れないように設計されています。

【SG1　ポテンショメータ出力】

ワイヤ式変位センサSG1はアライメント調整が一切不要のシンプルな変位計です。
心臓部には高サイクルの10KΩ導電性プラスチックポテンショメータを採用しており、ワイヤの引き出し量に比例してスムーズかつ正確な電圧値を出力します。

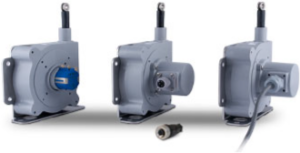

〇SG1の3つの異なる電気接続オプション

■はんだ端子接続（SG1－80、SG1120）

保護等級の必要がない場合はコネクタとカバーなしのはんだ端子接続モデルが提供可能です。
センサが保護される環境や、限られたスペースでの使用の際は推奨します。

■1mケーブル付き（SG1－80－2、SG1－120－2）

リングでシールドされたセンサカバーと1mのケーブル付きで保護等級はIP67を誇り、粉塵が出る環境や水濡れする環境、一時的に水没する環境でも使用可能です。

■M12コネクタ（SG1－80－3、SG1－120－3）

リングでシールドされたセンサカバーとM12コネクタのセットで保護等級はIP67を誇り、粉塵が出る環境や水濡れする環境、一時的に水没する環境でも使用可能です。

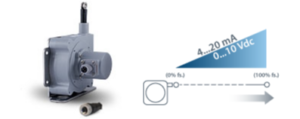

【SGD　4-20mA、0-10VDC】

ワイヤ式変位センサSGDは4～20ｍAと0～10VDCの２つの出力をユーザーが切り替えて使用できる変位計です。付属のM12コネクタを使用することによって簡単に接続することが可能です。
出力を切り替える為のスイッチの設定などは一切必要なく、配線を変更するだけで簡単に変更できます。
加えてSGDは屋内でも屋外でもどちらでも使用できるように設計されており、保護等級はIP67に対応していて粉塵や水濡れからセンサを守ります。

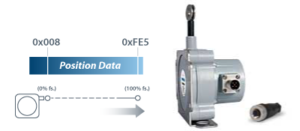

【SGH・SGJ　CAN 、CAN J1939】

SGHとSGJはCAN BUS接続に対応していて、SGJはCAN BUS SAE J1939経由の接続でモバイルクレーンやその他工場のアプリケーション向けに設計されています。
SGHは工場のオートメーション装置用のCAN OPEN接続の変位計です。
ボーレート、ノードID、データレートはセンサ内部のディップスイッチか、CANネットワークを使用して設定が可能です。
この両モデルは5ピンM12コネクタが同梱されていて、オプションで5mのコードセットも選択可能です。
