デジタル測定ゲージ
デジタル測定ゲージは高精度センサーであり、測定範囲全体にわたって精度を提供します。長期間にわたって一貫して高い精度と高い熱安定性を備えています。部品の寸法が 10 mm であっても 100 mm であっても、その実際の寸法は常に同じ高品質で測定されます。長さゲージはさまざまな用途向けに作られており、産業環境で使用されます。これらは、生産計測、多点検査ステーション、測定機器の監視、および位置測定装置として幅広い用途があります。
デジタル測定ゲージ
-
![Digital Length Gauges GMR]()

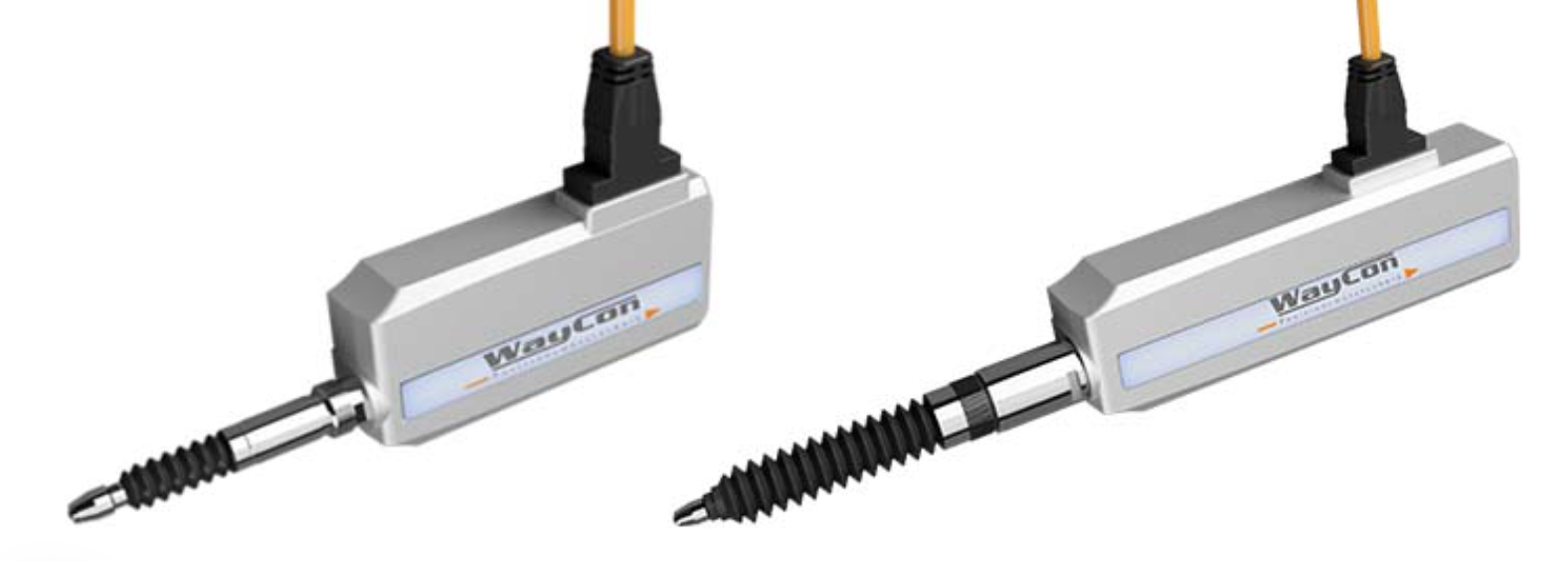

Digital Length Gauges GMR
デジタル長さゲージ GMR

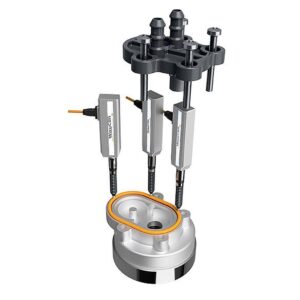

アプリケーション実績例：Waycon社製GMRシリーズによるシーリングダイアフラムの位置検出
シーリングダイアフラムの位置は、複数のポイントで同時に監視され、設計コンポーネントが結合され
たときにジョイントが完全にシールされていることを確認します。課題
・シールは、素材、色、表面特性(弾力性等)が異なることがよくある
⇒高精度が必須だが、高精度のレーザーセンサーなどの非接触センサーが使用できない
・生産中の環境条件が悪化したり、埃や油による汚染が伴うことがある
⇒正しい位置決めと存在検出が難しい、過酷な条件下で使用できるセンサが必要Waycon 社デジタル測定ゲージGMRシリーズは色や材質に関係なく高精度に測定できるため、シールリングの位置や有無などの確認に適しています。さらに、接触測定はシールの正しい位置決めに役立ちます。シールリングは、シールの弾力性を打ち消す測定ゲージによっていくつかのポイントでガイドされます。ゲージは油や埃から保護され、生産におけるプロセス能力に貢献しますので上記課題点を全てクリアすることができます。
さらにGMRシリーズは位置と存在の検出だけでなく、ワークピースの公差のチェックにも使用されます。
コンパクトな構造のため、複数のゲージを効果的に組み合わせて、対象物の異なるポイントを同時に測定できます。ゲージの標準インクリメンタル出力信号は、PLC コントローラに直接送信したり、測定値を位置インジケータを使用して現場で直接読み取ることができます。
GMRシリーズの高精度ゲージは、最大0.1 µmの分解能で最大0.5 µm＠20mmの直線性を実現します。測定長は最大50mmで、ゲージはコンパクトなハウジングを備えており、高い保護等級 (IP67) を備えています。・出力：TTL-RS422インクリメンタル出力
・測定精度がLVDTよりもさらに高精度(直線性：最大0.5μm＠20ｍｍ、分解能：最大0.1μｍ)
・デジタル測定ゲージに組み込まれた電子機器により、セットアップなしで容易に測定開始可能
・光電走査に基づいている為、外部磁場の影響を受けない
・高精度ベアリングにより測定チップの確実な位置決め可能、同時に位置センサーによる微細の横荷重を記録
データシート
