本シリーズは速度計測の為のワイヤ式変位センサです。

計測長は42.5mまで対応しており、直線性は±1％です。

保護等級はIP67、使用温度範囲は-20…+85℃です。

ロープクリップ、M4ネジ、アイレット、M6穴付き円柱ピン、カラビナリングと豊富なワイヤ固定オプション設定が可能です。

腐食防止増強オプションも設定可能です。

摩耗のないホール効果のセンサーエレメントにより、非常に長いライフサイクルを実現しました。超コンパクトなボディ(直径38.1 mm)で、重量は僅か35 gと超軽量です。計測範囲は50～375 mmと広く、直線性も±1 % fsまで達成しています。出力信号は0～10 Vと幅広い用途に対応可能です。ステンレス製のワイヤーを採用し、熱可塑性のボディで構成されているため、過酷な環境下でも安定した性能を発揮します。特に、サイクル数が非常に多い用途に最適なセンサーソリューションです。

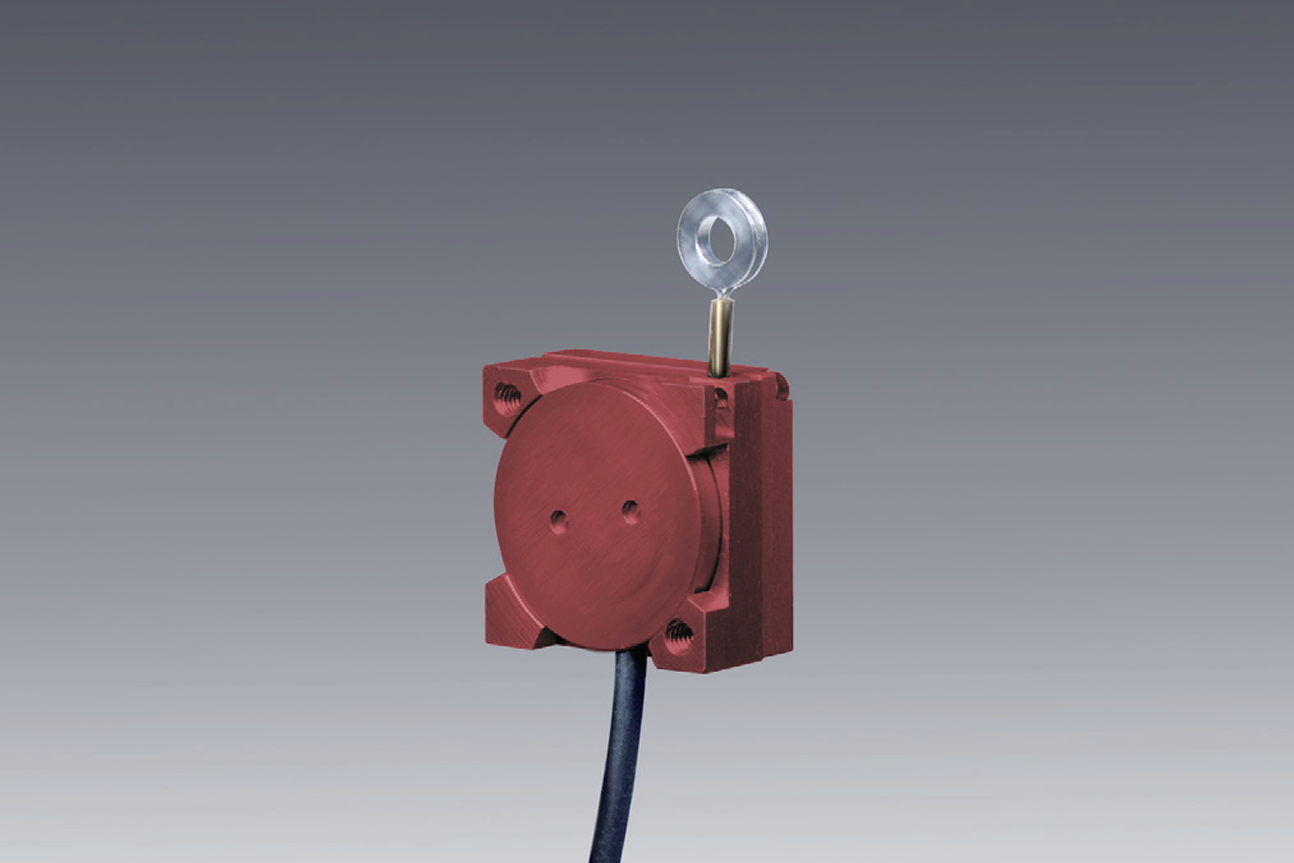

この超コンパクトなセンサーは、ボディサイズが非常に小さく、計測長が38㎜と短いのが特徴です。センサーエレメントにはポテンショメーターまたはホール効果装置が使用されており、直線性は±1%の高精度を実現しています。アルマイト処理されたアルミニウム製のハウジングは超軽量の15gと極めて軽量で、ナイロン被覆のステンレススチールワイヤを採用しているため、取り付けも簡単です。

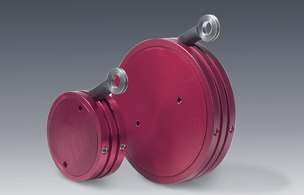

本計測器は150 ～ 750 mmの計測範囲を有しています。エコノミーバージョンでは500 mmと750 mmの計測長を選択できます。出力はポテンショメーター1 kΩ、5 kΩ、または10 kΩから選択可能です。直線性は±0.1% fsまで保証されています。保護等級はIP50となっており、-40 ～ +80 °Cの温度範囲で使用できます。コンパクトな設計で医療用途に最適な製品です。

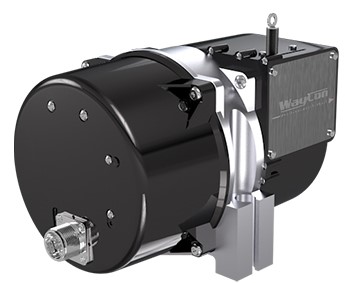

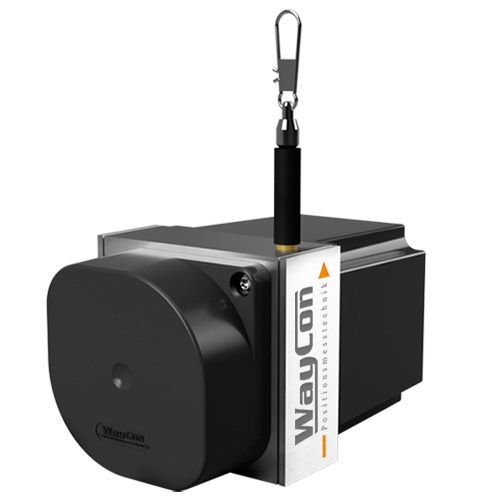

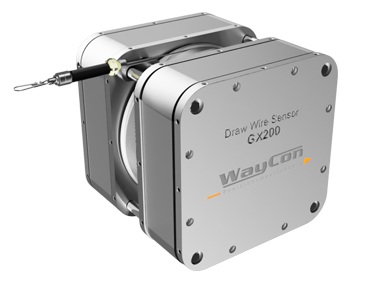

本製品は計測長が10 ～ 42.5 mの範囲で使用できます。アナログ出力としてポテンショメーター、電圧、電流を備えています。オプションとして可変式電圧出力も用意されています。デジタル出力にはインクリメンタルなRS422 (TTL)やPush-Pullを、絶対値出力にはCANopen、SSI、Profibus、EtherCAT、Profinetなどを取り揃えています。直線性は±0.02% fsまで達しています。保護等級はIP67で、使用温度範囲は-20…+85 °Cまで (オプションで-40 °Cまで対応) です。高いダイナミクスと耐干渉性を備えており、特注制作にも対応しています。TEDS付きコネクタオプションも用意されています。

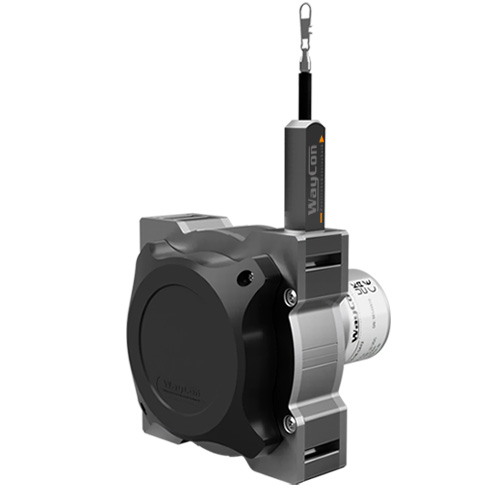

この製品の計測長は6、7、または8mから選択できます。出力はアナログタイプで、ポテンショメーター、電圧、電流から選択可能です。また可変式の電圧出力を備えています。デジタル出力にはインクリメンタル(RS422 TTL、Push-Pull)及びアブソリュート(CANopen、SSI、Profibus、EtherCAT、Profinet)のオプションがあります。直線性は±0.02%FSまで達し、保護等級はIP67まで対応しています。使用温度範囲は-20…+85°Cで、-40°Cまたは+120°Cのオプションも用意されています。高いダイナミクスと耐干渉性を持ち、特注制作にも対応しています。さらにTEDS付きコネクタのオプションもあります。

本製品は3000～5000 mmの計測長を持ち、アナログ出力としてポテンショメーター、電圧、電流を備えています。また、可変式電圧出力のオプションもあります。デジタル出力では、インクリメンタルのRS422 (TTL)やPush-Pullを、アブソリュートのCANopen、SSI、Profibus、EtherCATやProfinetなどをサポートしています。

直線性は±0.02% fsまで達成しており、保護等級はIP67まで対応しています。使用温度範囲は-20～+85°Cで、-40°Cや+120°Cのオプションもあります。高ダイナミクスと耐干渉性に優れており、特注制作も可能です。さらに、TEDS付きコネクタのオプションも用意されています。

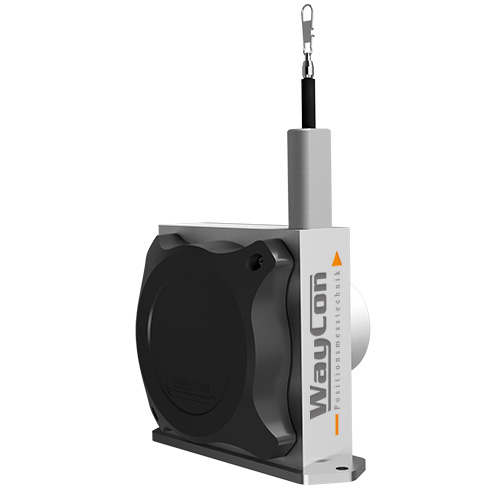

本製品は、計測長が1000 ~ 3000 mmの範囲で使用できます。アナログ出力として、ポテンショメーター、電圧、電流を備えています。オプションとして可変式電圧出力も用意されています。デジタル出力にはインクリメンタルなRS422 (TTL)、Push-Pullの信号、およびアブソリュートなCANopen、SSI、Profibus、EtherCAT、Prfnetのインターフェースが用意されています。

直線性は±0.02% fsまで確保されており、保護等級はIP67まで対応しています。使用温度範囲は-20…+85°Cで、オプションとして-40°Cまたは+120°Cにも対応しています。高ダイナミクスと耐干渉性に優れた設計となっています。

特注のカスタマイズにも対応しており、TEDS付きのコネクタオプションも用意されています。

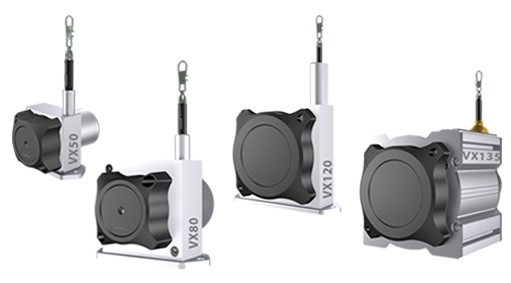

本製品は計測長が50～1250 mmの範囲を有しています。出力にはアナログ出力としてポテンショメーター、電圧、電流が選択できます。可変式の出力には0-5 V、0-10 V、オープンコレクタが用意されています。デジタル出力にはインクリメンタルなRS422 (TTL)やPush-Pullの出力、アブソリュートなCANopenやSSIの出力が用意されています。

直線性は±0.02% fs以下と高精度で、保護等級はIP67までに対応しています。使用温度範囲は-20~+85 °Cで、オプションとして-40 °Cから+120 °Cの広い温度範囲にも対応可能です。

高いダイナミクスと耐干渉性を備えており、特注製作にも対応しています。また、TEDS付きコネクタオプションも用意されています。

このように、幅広い計測長、多様な出力オプション、高精度・耐環境性能、そして柔軟な仕様対応が本製品の特徴となっています。

建設機器や移動式油圧装置に最適な高コストパフォーマンスのセンサを紹介します。

この製品は非常に頑丈な造りが特徴で、さまざまな過酷な環境に対応できる5種類のハウジングが用意されています。計測範囲は3 m ~ 10 mで、直線性は±0.1% .fsまで高精度です。アナログ出力として、ポテンショメーター、電圧、電流、CANopenなどの選択肢があり、さらに供給電源の出力オプションも用意されています。可変式電圧出力は0…5 V、0…10 Vに対応しています。

耐水性にも優れ、IP69K の保護等級を持つため、スチームや高圧洗浄にも対応可能です。動作温度範囲は-20 °C ~ +85 °Cで、-40 °Cまでの低温仕様もオプションで用意されています。
また、TEDS付きコネクタオプションも選択可能です。

総合的に見て、この製品は建設機器や移動式油圧装置に最適な、優れたコストパフォーマンスを持つセンサソリューションと言えます。

建設機器及び移動式油圧機器に最適な、費用対効果の高いセンサです。非常に頑丈な造りで、様々な環境に対応できる3つのハウジングバリエーションを用意しています。計測長は1~4 mの範囲で、直線性は±0.1% .fsまで達成しています。アナログ出力としてポテンショメーター、電圧、電流、CANopen、供給出力オプションを選択可能。可変式電圧出力は0…5 V、0…10 Vの範囲で使用できます。保護等級はIP69Kまで対応し、スチームや高圧洗浄にも耐えられます。使用温度範囲は-20…+85 °C、-40 °Cオプションも用意しています。TEDS付きコネクタオプションも用意されています。

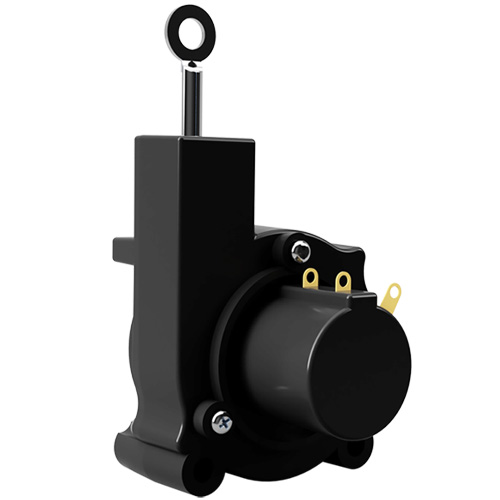

ドライ環境向けの低コストシリーズは、計測長が50 ～ 1250 mmと幅広い範囲をカバーしています。直線性は±0.1 %.fsまで達成しており、高い精度を実現しています。出力信号はポテンショメーターまたは光インクリメンタルエンコーダー(TTL)から選択可能です。

本シリーズは軽量で85 gと非常に軽量化されており、熱可塑性ボディを採用することでコンパクトなサイズを実現しています。ワイヤはナイロン被覆のステンレススチールを使用しており、耐久性に優れています。また、簡単な取り付けが可能で、ドライ環境での用途に最適な製品です。

コストパフォーマンスに優れ、幅広い計測範囲と優れた精度、軽量コンパクト設計など、様々な特長を備えているのが、このドライ環境向けの低コストシリーズの特徴です。

GPT-4o＆Webアクセス

この計測器は、50 mmから50.8 mの幅広い計測長に対応しています。本質安全モデルです。直線性は±0.1%と高精度です。出力はアナログ、TTLの2種類から選択できます。フルスケールによって2つのデザインバリエーションがあります。
また、簡単に取付が可能で、ステンレススチールのワイヤを採用しています。使用温度範囲は-40℃から+95℃と広く、IP68の高い防水性を有しています。幅広い用途に対応できる高性能な計測器と言えます。

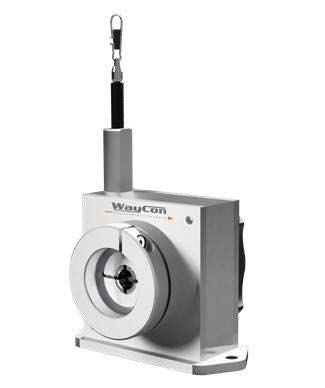

高速・簡単にエンコーダーの取り付けが可能なワイヤーモジュールです。計測長は1mから42.5mの幅広いラインナップを取り揃えており、直線性は±0.05%FSと高精度です。腐食に強いオプション設計も用意されており、使用温度範囲は-20~+85°Cに対応しています。-40°Cにも対応可能なオプションもあり、幅広い使用環境に対応します。高ダイナミックな特性も備えており、特注製作にも対応しています。エンコーダーの素早く簡単な取り付けを実現し、高精度で高耐久性のモジュールとなっています。

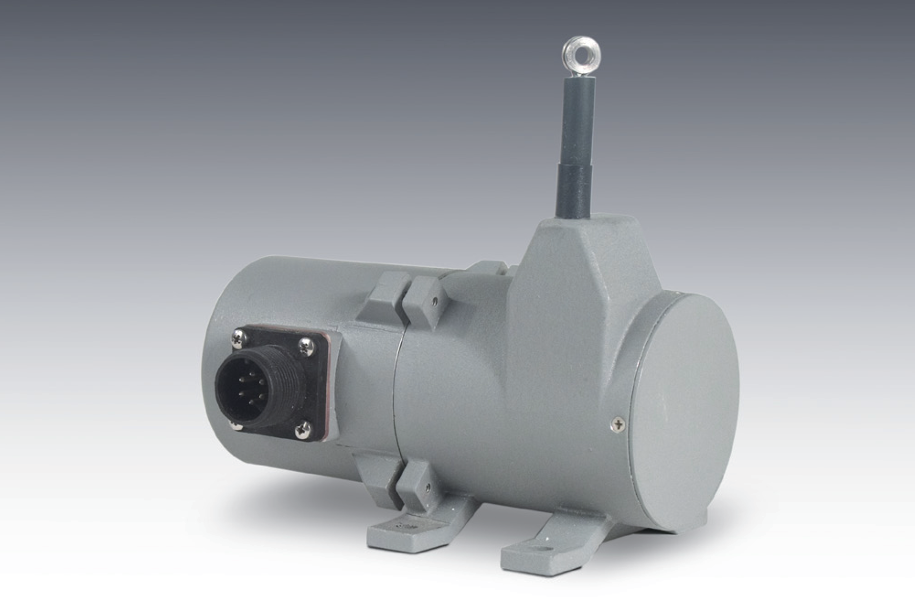

この変位計は計測長の長いアプリケーションでは主力となっています。
標準的な産業用のフィードバック信号とCAN BUS接続が可能なPT9000シリーズはモバイルの油圧装置から工場のオートメーション装置までの幅広いアプリケーションで完璧なソリューションを提供しています。
Celesco社はPT9000シリーズの複数のモデルとオプションを様々なアプリケーションに向けて持っています。
PT9000シリーズの標準モデルは計測範囲が最大で13970mmまで対応でき、拡張モデルだと最大で43180mmまで対応できます。

【PT9109】

標準で搭載されている500Ω精密ポテンショメータによって、ワイヤの引き出し量に比例した電圧の出力信号を提供します。
堅牢な精密プラスチックハイブリッドポテンショメータ使用して構築してるので分解能は無限小で厳しい環境下でのアプリケーションでも高サイクル寿命を提供します。
10KΩポテンショメータやアジャスタブルブリッジ回路などその他いろいろなオプション選択が可能です。

【PT9150】

インクリメンタルエンコーダ出力モデルです。
分解能は250パルス/インチまで対応し、いろんなコントローラーカードインターフェースに適合するように幅広く豊富なエンコーダドライバオプションを提供します。
(例：オープンコレクタ、プッシュプル、5Vラインドライバ)
内臓されているセンサは非接触の光学式エンコーダーなので特に高サイクルのアプリケーションには最適です。

【PT9301】

位置と速度の情報をフィードバックするワイヤ式変位センサです。
PT9301は内臓されたタコメーターによって速さを追従して、ワイヤの引き出し(巻き取り)スピードに比例したDC出力を提供します。
加えてPT9101と同じように、500Ωから10KΩの間で抵抗値が選べるポテンショメータによってワイヤの引き出し量に比例した電圧の位置出力をします。

【PT9420】

2線式の4～20mAか3線式の0～20mAの出力選択が可能です。
いずれの出力オプションにもゼロ・スパン設定機能がついているので各アプリケーションに必要な計測長に合わせて正確にセットすることが可能です。
CSA規格の本質安全規格のオプションもあり、防爆エリアでのアプリケーションに使用が可能です。（ただし、ツェナバリアーが必要になります。）

【PT9510】

0～10VDC、0～5VDC、-5～5VDC、-10～10VDCの4種類の出力選択が可能です。
PT9510は仮に主電源が落ちてしまった場合でも本体に内蔵されたポテンショメータが確実に位置信号を保持し、絶対的な位置出力を提供することができます。
入力電圧は、0～10VDC出力の場合は14.5～40VDC、0～5VDC出力の場合は10.5～40VDCで産業用モバイルアプリケーションで最適です。

【PT9600】

アブソリュートエンコーダの信号出力が欲しい。自社開発したオリジナルのエンコーダを使用したい。
そんなユーザーのニーズに対応するのがこのPT9600です。
回転角センサか多回転式ロータリーセンサであれば簡単に取り付けが可能です。
センサの取り付けができるように加工も致しますので、もし取付形式がセンサに合わない場合はお問い合わせください。

【PT9CN/PT9DN】

Celesco社はリニアな位置計測ソリューション向けにCAN BUS J1939とデバイスネットのネットワークインターフェースに対応しております。
両モデルとも計測範囲内での位置の動きを追従する為に16ビットの位置信号を提供します。

■オプション

【VLS9000】

このオプションはPT9000シリーズの変位計の計測用ワイヤを途中で偶発的に離してしまった場合に内部のポテンショメータやワイヤに負担がかからない巻き戻り速度まで減速させる機能です。
取り外しが多いアプリケーションには有効なオプションです。
このオプションはPT9000シリーズの全てのトランスデューサに適応できます。

【RBS9000】

これは計測用のワイヤを巻き取るスプールに異物が混入してしまう恐れがあるような非常に過酷な環境の為に開発されたオプションです。ワイヤの巻き取り口が一点に限定されて筒状の中でスプールまでを横断するようになっています。その内部で2つのブラシで汚れを落としてからセンサ内部に巻き取る構造になっているのでしっかりと異物を落としてから巻き取ることが可能です。

【OEMサービス】

Celescoでは様々な用途で優れたOEM実績があり、ワイヤ式変形計SKシリーズに関しても建設機械のアウトリガーなどで導入を頂いてます。

ユーザーに合わせた完璧なソリューションを基本的に3週間前後で設計、構築し、リーズナブルに提供します。

耐衝撃性・耐熱性に優れたポリカーボネート製ボディ。

医療、自動車、航空宇宙など様々な幅広い分野で使用されている汎用変位計。

ポテンショメータ出力。

とてもコンパクトなSM1は取付け空間に制限がある時に適しています。計測範囲は0~64mmから0~635mmまでの4種類を用意し、検出素子は10KΩ精密ポテンショメータを使用。ワイヤ引出し方向を取付け面に対して4方向に調整可能です。ワイヤを被測定物に取付けるだけでリニアな位置が計測できる小型ワイヤ式位置トランスデューサ。ワイヤ式なのでアライメント調整が不要な利点があります。外装は堅牢なポリカーボン製でワイヤは引っ張り出した状態(最大381mm)で放しても壊れないように設計されています。

【OEMサービス】

ワイヤ式変位計SM1はOEMマーケットで優れた実績があります。ユーザーに合わせた完璧なソリューションを基本に2週間前後で設計、構築し、リーズナブルに提供します。

【主なアプリケーション】

・ドラフトチャンバーの窓の開閉を制御するサッシセンサとして

・医療用ベッドの高さや前後の動きの制御

・航空宇宙関係の各種テスト

・二輪車のスロットル位置制御アプリケーション

・大学などの研究施設での各種実験

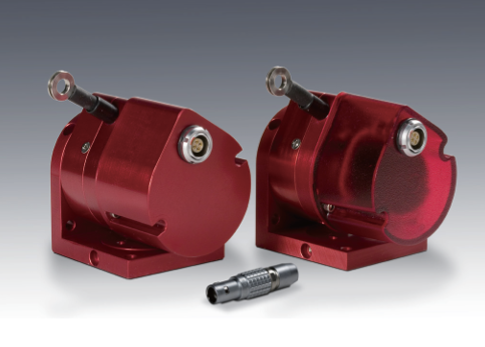

自動車の衝突実験や車体のサスペンション試験などの高速アプリケーションや航空機構造試験をはじめとした各種アプリケーション用の変位センサ。

ポテンショメータ出力。

MTAはcelesco社の超小型ワイヤ式変位センサで短距離でのテストと限られたスペースの制御系アプリケーションに最適です。MTAは長寿命のコンダクティブプラスチックポテンショメータを採用しており、精密な位置出力をフィードバックします。精度は±0.4%、再現性は±0.02%、サーボマウントクリップによって簡単に引出方向を回転させて調節できます。

M150は世界最小のワイヤ伸長式変位センサです。
親指サイズで18.8×18.8×9.7mmのほんの小さなスペースしか場所を取らず、最大で38.1mmまで計測できます。
このモデルは主に航空宇宙産業や自動車産業のスロットル位置検出やクラッシュテストの装置に使用されています。
全てが頑丈なアルミニウム構造で、信頼性と素早く簡単な取付けの為に設計された極小モデルです。
