製品一覧
計測機器関連製品をご紹介いたします。
あらゆる分野において直線変位または速度が簡単に計測できます。
製品カテゴリやシリーズ名など
-
![リニアポテンショメータ LRW1(WayCon)]()

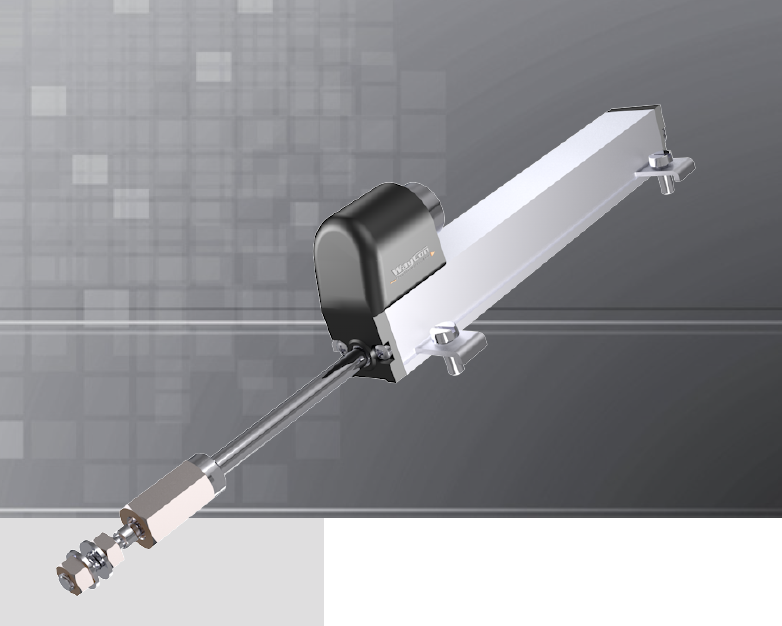

リニアポテンショメータ LRW1(WayCon)
リニアポテンショメータ LRW1(WayCon)
- コンパクトな直線変位式トランスデューサー
- 計測長： 25 ～ 150 mm
- ダブルロッドサポートを備えたスルーロッド構造により、センサー全体の強度を向上
- 変位速度：10 m/s
- 直線性： ±0.05 %
- 動作温度： -30～ +100 °C
- 寿命 >25 x 106 m, 又は >100 x 106 オペレーション
どちらか少ない方
- EN 60079-11に準拠するシンプルな装置 -
![リニアポテンショメータ LOS(WayCon)]()

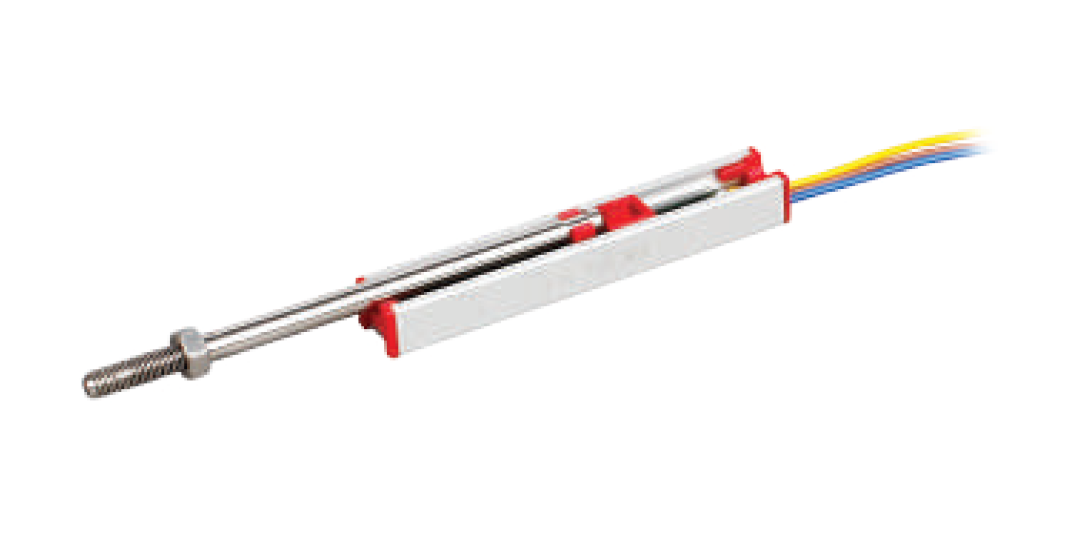

リニアポテンショメータ LOS(WayCon)
リニアポテンショメータ LOS(WayCon)
・計測長： 25 - 150 mm
・寿命：3000万回
・特別なガイダンスシステム
・無限小
・2 kΩ : 25 - 50 mm
・5 kΩ : 75 - 150 mm -
![リニアポテンショメータ LMS18(WayCon)]()
リニアポテンショメータ LMS18(WayCon)
リニアポテンショメータ LMS18(WayCon)
- 磁気カーソルを備えた自動調整型リニア位置トランスデューサー
- 計測長 50 ～ 1000 mm
- 直線性 ±0.05 %
- 変位速度 ≤5 m/s
- 保護等級 IP67
- 動作温度： -30 ～ +100 °C
- 寿命 >25 x 106 meter 又は 100 x 106ｵﾍﾟﾚｰｼｮﾝ、
どちらか少ない方
- EN 60079-11 規格に準拠したシンプルな装置 -
![リニアポテンショメータ LMI12-SL ＆ LMI12-SE(WayCon)]()
リニアポテンショメータ LMI12-SL ＆ LMI12-SE(WayCon)
リニアポテンショメータ LMI12-SL ＆ LMI12-SE(WayCon)
- 磁気カーソル付きリニア変位式トランスデューサー
- 作動圧力最大250バール（油圧シリンダー）
- 圧力密閉高級スチールハウジング（IP67）
- 計測長 50 ～ 1000 mm
- 変位速度 ≤5 m/s
- 直線性： ±0.35 %
- アナログ出力信号： 4...20 mA (LMI-SE)
- 動作温度： -30 ~ +100 °C
- 寿命 >25 x 106 m 又は 100 x 106オペレーション、
どちらか少ない方
- EN 60079-11 (LMI-SL)に準拠したシンプルな装置 -
![リニアポテンショメータ LME12 ＆ LMI12(WayCon)]()

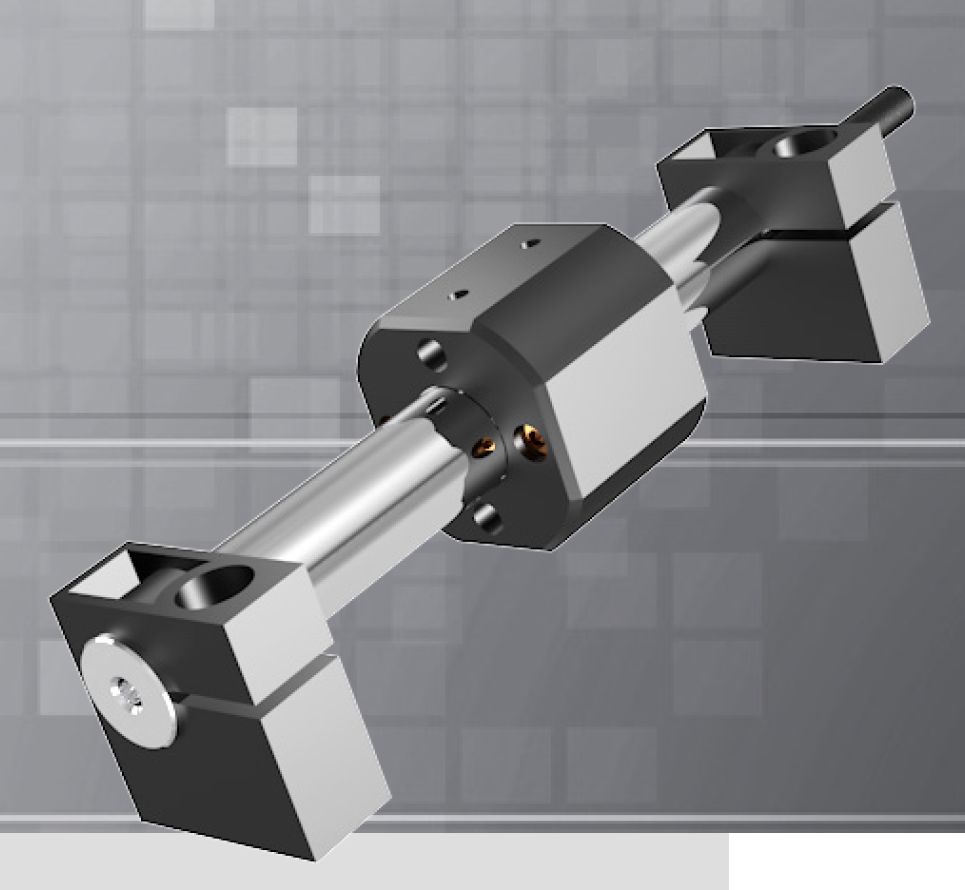

リニアポテンショメータ LME12 ＆ LMI12(WayCon)
リニアポテンショメータ LME12 ＆ LMI12(WayCon)
- 磁気カーソルドラッグ付きリニア変位式トランスデューサー
- 過酷な環境にも適する (IP67)
- LME12: 20 barまでの空気圧シリンダー用
- LMI12: 250バールまでの油圧シリンダー用
- 計測長 50 ～ 1000 mm
- 変位速度 ≤5 m/s
- 直線性：±0.05 %
- 可動温度： -30 ～ +100 °C
- 寿命 >25 x 106 メートル 又は 100 x 10 6 オペレーション
どちらか少ない方
- EN 60079-11標準に準ずるシンプルな装置 -
![誘導センサーLVDT LVPHシリーズ(WayCon)]()
誘導センサーLVDT LVPHシリーズ(WayCon)
誘導センサーLVDT LVPHシリーズ(WayCon)
- 油圧用途向けLVPT
- M5ネジ付きフリー可動ロッド
- 計測長 25 ～ 500 mm
- 直線性 ≤0.1 %
- 外部電子機器による出力 : 0...10 V, 4...20 mA
- 動作温度：-20 ~ +120 °C
- 動作圧力最大 350 bar
- 保護等級 IP67 -
![誘導センサーLVDT LVITシリーズ(WayCon)]()
誘導センサーLVDT LVITシリーズ(WayCon)
誘導センサーLVDT LVITシリーズ(WayCon)
- 電子機器を統合したセンサー
- スプリング式のロッドで、抜け落ち防止機能付き
- M12外ネジ付きハウジング
- 計測長 20 mm
- 直線性： ±0.35 %
- アナログ出力 : 0...10 V
- 保護等級 IP65まで
- 温度範囲： -25 ~ +85 °C -
![誘導センサーLVDT LVISMシリーズ(WayCon)]()
誘導センサーLVDT LVISMシリーズ(WayCon)
誘導センサーLVDT LVISMシリーズ(WayCon)
- ハウジング Ø 4 mm の小型センサー
- ガイドなしロッド、ネジ付き M2.5
- 計測長 2, 5 ＆ 10 mm
- 直線性： ±0.5 %, オプション： ±0.35 %
- 外部電子機器による出力 : 0...10 V, 4...20 mA
- 保護等級 IP65
- 動作温度： -25 ~ +85 °C -
![誘導センサーLVDT LVIGシリーズ(WayCon)]()
誘導センサーLVDT LVIGシリーズ(WayCon)
誘導センサーLVDT LVIGシリーズ(WayCon)
- 内蔵または外付け電子機器を備えたセンサー
- ボールジョイントアイ付きロッド
- 計測長 2 mm ～ 200 mm
- 直線性： ±0.35 %
- アナログ出力 : 0...10 V 又は 4...20 mA
- 保護等級 IP67まで
- 使用温度範囲： -35 ~ +120 °C -
![ワイヤ式変位センサ VXシリーズ（WayCon)]()
ワイヤ式変位センサ VXシリーズ（WayCon)
ワイヤ式変位センサ VXシリーズ（WayCon)
本シリーズは速度計測の為のワイヤ式変位センサです。
計測長は42.5mまで対応しており、直線性は±1％です。
保護等級はIP67、使用温度範囲は-20…+85℃です。
ロープクリップ、M4ネジ、アイレット、M6穴付き円柱ピン、カラビナリングと豊富なワイヤ固定オプション設定が可能です。
腐食防止増強オプションも設定可能です。
・速度計測の為のワイヤ式変位センサ
・計測長は42.5mまで対応
・直線性：±1％
・保護等級：IP67
・使用温度範囲：-20...+85℃
・豊富なワイヤ固定オプション：ロープクリップ、M4ネジ
アイレット、M6穴付き円柱ピン、カラビナリング
・腐食防止増強オプション
データシート
