エンコーダー
回転部品の角度変化を高精度に計測するセンサーです。アナログエンコーダについてはポテンショメータを使用して、検出される角度の変化を絶対信号に変換します。デジタルエンコーダについては光がスリットを通過した数に基づきTTL,HTLとして段階的に使用たり、バスインターフェイス(Profibus、SSI、CANopen、Profinetなど)の形で絶対的に使用することもできます。
エンコーダー
-
![Profinetアブソリュートエンコーダー 58]()
Profinetアブソリュートエンコーダー 58
Profinetアブソリュートエンコーダー 58
- ソリッドシャフト: 最大直径 10 mm
- ブラインド中空シャフト: 最大直径 15 mm
- ハウジング直径 58 mm
- インターフェース: Profinet IO
- 保護等級：最大 IP67
- 総合分解能：最大 28 bit
- 最大回転速度 9000 回転/分
- 温度範囲: -40...+80℃ -
![Profibusアブソリュートエンコーダー 58]()
Profibusアブソリュートエンコーダー 58
Profibusアブソリュートエンコーダー 58
- ソリッドシャフト: 最大直径 10 mm
- ブラインド中空シャフト: 最大直径 15 mm
- ハウジング直径 58 mm
- 保護等級：最大 IP67
- 総合分解能：最大 28 bit
- 最大回転速度： 9000 回転/分
- 温度範囲： -40...+80℃ -
![SSIアブソリュートエンコーダー 58]()
SSIアブソリュートエンコーダー 58
SSIアブソリュートエンコーダー 58
-ソリッドシャフト：最大直径10mm
-中空シャフト：最大直径14mm
-ブラインド中空シャフト：最大直径15mm
-インターフェイス: SSI、BiSS-C、SSI/BiSS-C +、
エンコーダー
SSIマルチターン
SinCos、SSI/BiSS-C + RS422
- ハウジング直径58mm
-保護等級は最大IP67
-マルチターンモードで最大12ビットの解像度
-最大回転速度12000回転/分
-温度範囲 -40...+90℃ -
![SSI アブソリュートエンコーダー F36]()

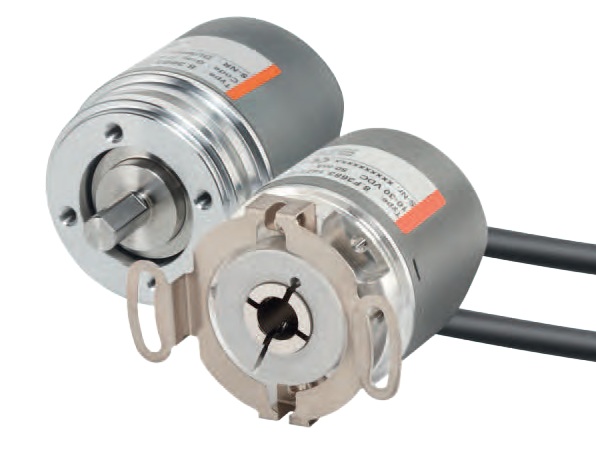

SSI アブソリュートエンコーダー F36
SSI アブソリュートエンコーダー F36
-ソリッドおよび中空シャフト:
最大直径 10 mm
-ハウジング直径36～46mm
-保護等級 IP67
-温度範囲：-40～＋90℃
-高い無感覚
-最大回転速度12.000 U/分 -
![インクリメンタルエンコーダー WPI]()

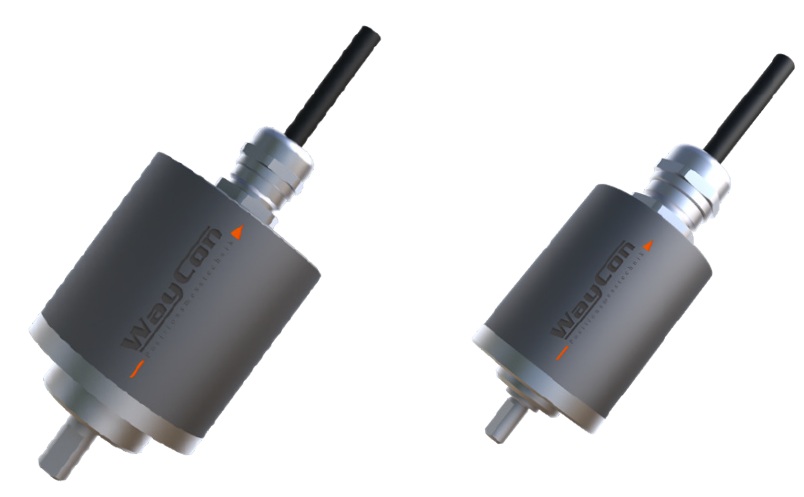

インクリメンタルエンコーダー WPI
インクリメンタルエンコーダー WPI
- ハウジング直径： 40 mm (WPI-M) 又は 60 mm (WPI)
- シャフト直径：6 mm (WPI-M) 又は 10 mm (WPI)
- インクリメンタル出力: ラインドライバー
- インパルス： 1250 または 2500
- 機械速度： 7500 min -1 まで
- インパルス周波数最大 500 kHz
- 保護等級： IP67
- 動作温度： -20 ～ +85 ℃
- シャフト: ステンレススチール
- ハウジング：アルミニウムアルマイト処理 -
![CANopen マルチターンエンコーダ 5868/5888]()

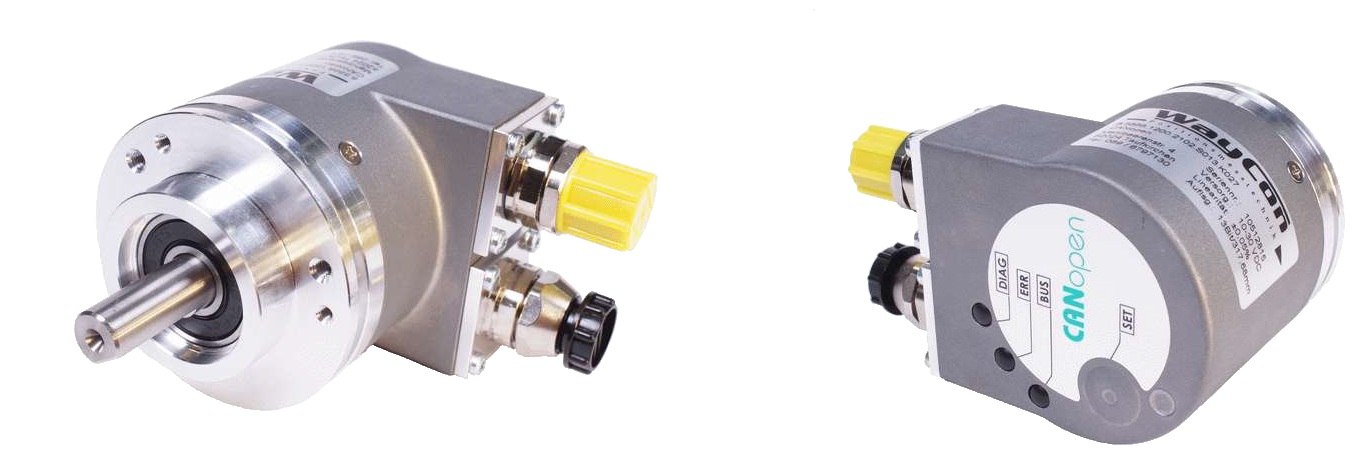

CANopen マルチターンエンコーダ 5868/5888
CANopen マルチターンエンコーダ 5868/5888
- ソリッドシャフト: 最大直径 10 mm
- ブラインド中空シャフト: 最大直径 15 mm
- ハウジング直径 58 mm
- インターフェース: CANopen® および CANopen-Lift
- 保護クラス最大 IP67
- 合計分解能最大 28Bit
- 最大回転速度 9000 回転/分
- 温度範囲 -40...+80℃ -
![アナログアブソリュートエンコーダー M58]()

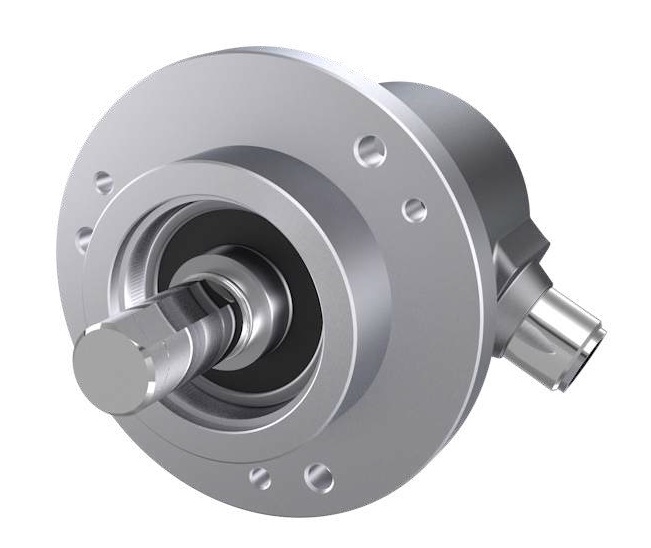

アナログアブソリュートエンコーダー M58
アナログアブソリュートエンコーダー M58
- ギアなしの低摩耗磁気エンコーダ
- 直径6mmまたは10mmのソリッドシャフト
- フランジ径 58 mm
- アナログ出力 : 4...20 mA, 0...5 V, 0...10 V
- シングルターン直線性：±1°
- 機械速度 4000 min -1 まで
- 保護等級 IP65
- 温度範囲： -40...+85 ℃ -
![アナログアブソリュートエンコーダ M36]()

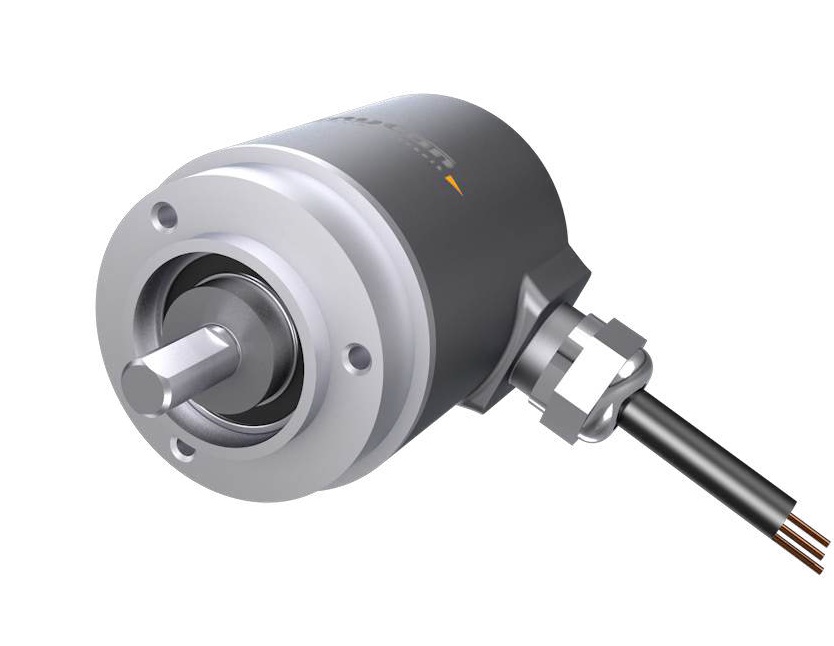

アナログアブソリュートエンコーダ M36
アナログアブソリュートエンコーダ M36
- ギアなしの低摩耗磁気エンコーダ
- ソリッドシャフト又はブラインド中空シャフト付きﾊﾞｰｼﾞｮﾝ
- シャフト直径最大10 mm
- ハウジング直径36 mm
- アナログ出力: 4...20 mA、0...5 V、0...10 V
- シングルターン直線性：±1°
- 機械速度最大6000 min-1
- 保護等級： IP67
- 温度範囲：-40...+85 ℃ -
![アナログロータリ―センサ WPH]()
アナログロータリ―センサ WPH
アナログロータリ―センサ WPH
- 摩耗のないホール効果センサー
- ハウジング直径： 40 mm (WPH-M) または 60 mm (WPH)
- シャフト直径： 6 mm (WPH-M) または 10 mm (WPH)
- 計測長 360°まで
- 直線性： 0.2 %
- アナログ出力 : 0.5...4.5 V, 0...5 V
- 温度範囲： -20...+85 ℃(ｵﾌﾟｼｮﾝ： -40...+85 ℃ 又は -20...+120 ℃)
- ハウジング: アルミニウムアルマイト、ステンレススチール -
![インクリメンタルエンコーダーB36]()
インクリメンタルエンコーダーB36
インクリメンタルエンコーダーB36
- インクリメンタル出力: ラインドライバ RS422 (TTL-互換性), プッシュプル
- シャフトタイプ: ソリッドシャフト 又は中空シャフト
-フランジの種類: シンクロフランジ、クランプフランジ、
スプリングエレメント付きフランジ、カップリング付きフランジ
- 保護等級 シャフト IP50, 外装 IP65
- 温度範囲： -20 ~ +85 ℃
- 出力周波数 300 kHzまで
- 回転速度 12000 r/minまで
- 材質: ソリッドシャフトステンレス、中空シャフト: 真鍮
データシート
